General Radio (auch GenRad genannt) - 1433H - Decade Resistor (SN 15549)


Präzisions-Widerstands-Dekade über 7 (!) Dekaden von 0 bis 1111.111kOhm (10MOhm) in 1Ohm Schritten.
Sie werden als Widerstandsstandards zur Kalibrierung oder in genauen Meßbrücken eingesetzt.

Die 7-Dekaden-Version wird ziemlich selten angeboten. Sie werden ganz ähnlich noch heute produziert und kosten neu um 800EUR. Im Vergleich zur 6-Dekaden-Version ist sie wesentlich kürzer (aber doppelt so breit) und damit deutlich handlicher.


Die Montagewinkel für die Rack-Montage lassen sich nach dem entferner zweier Schrauben abnehmen.

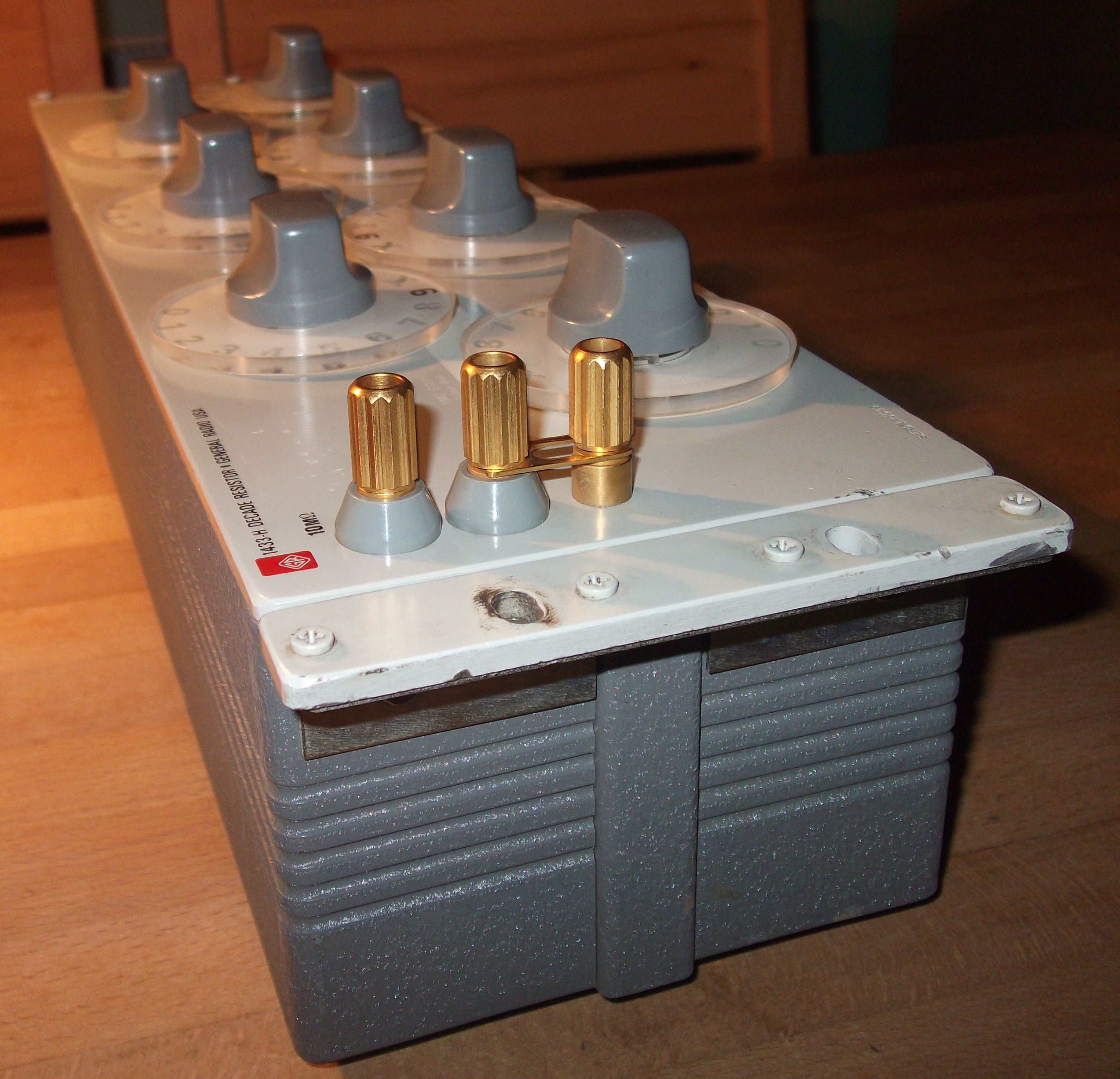

Die Frontplatte ist abgesehen von wenigen Kartzern und leichten Stoßscharten an der Kannte, fast wie neu.
Die Rack-Montagewinkel haben Lackfehler vom Festschrauben.

Die Knebel sind nur etwas stumpf aber ohne Macken.

Die Skalenscheiben sind alle fast makellos.

Die Anschläge in den Skalenscheiben funktionieren alle (die dünnen Stege sind sonst oft ausgebrochen).

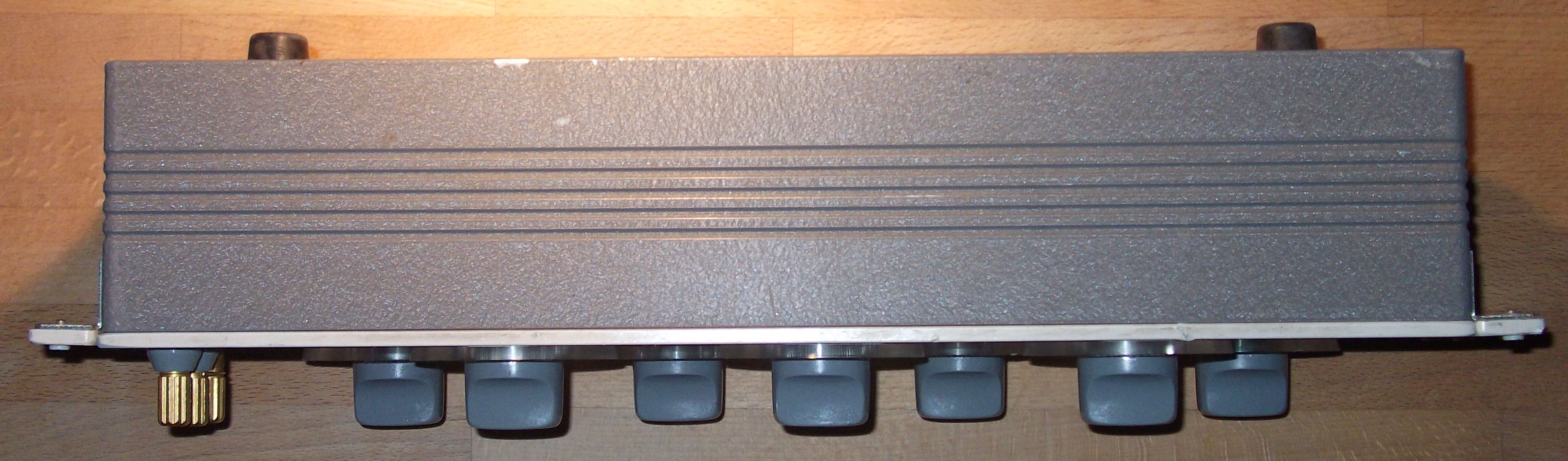

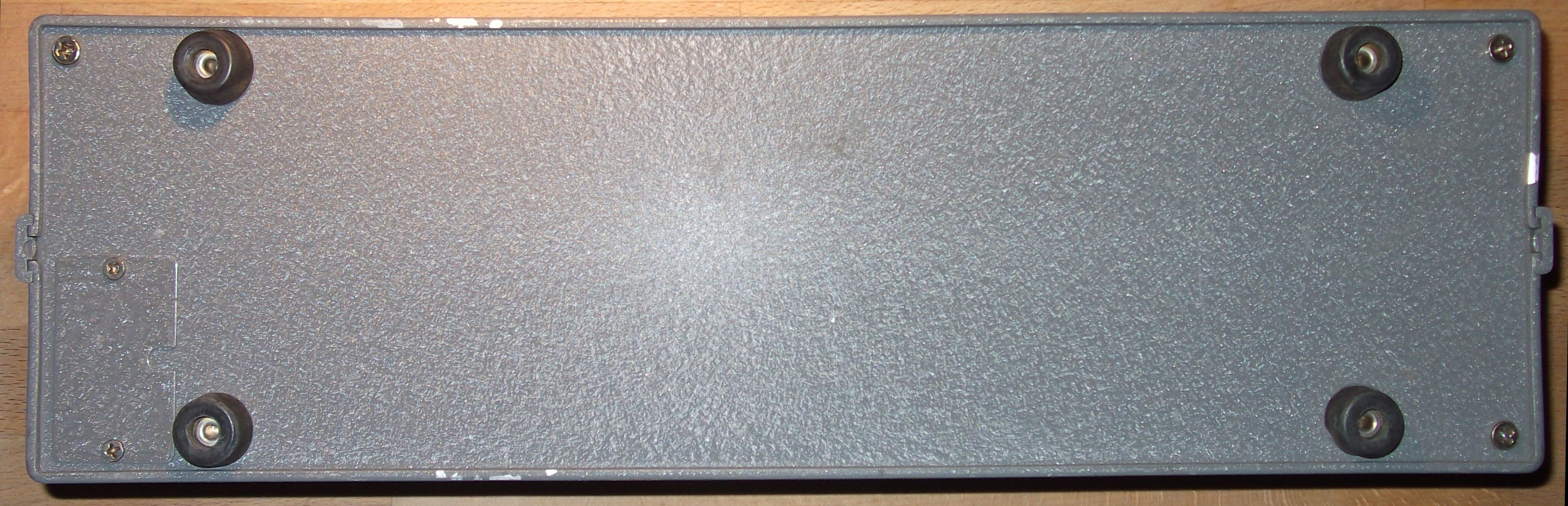

Der schöne Hammerschlaglack des Gehäuses hat ein paar kleine Lackfehler.

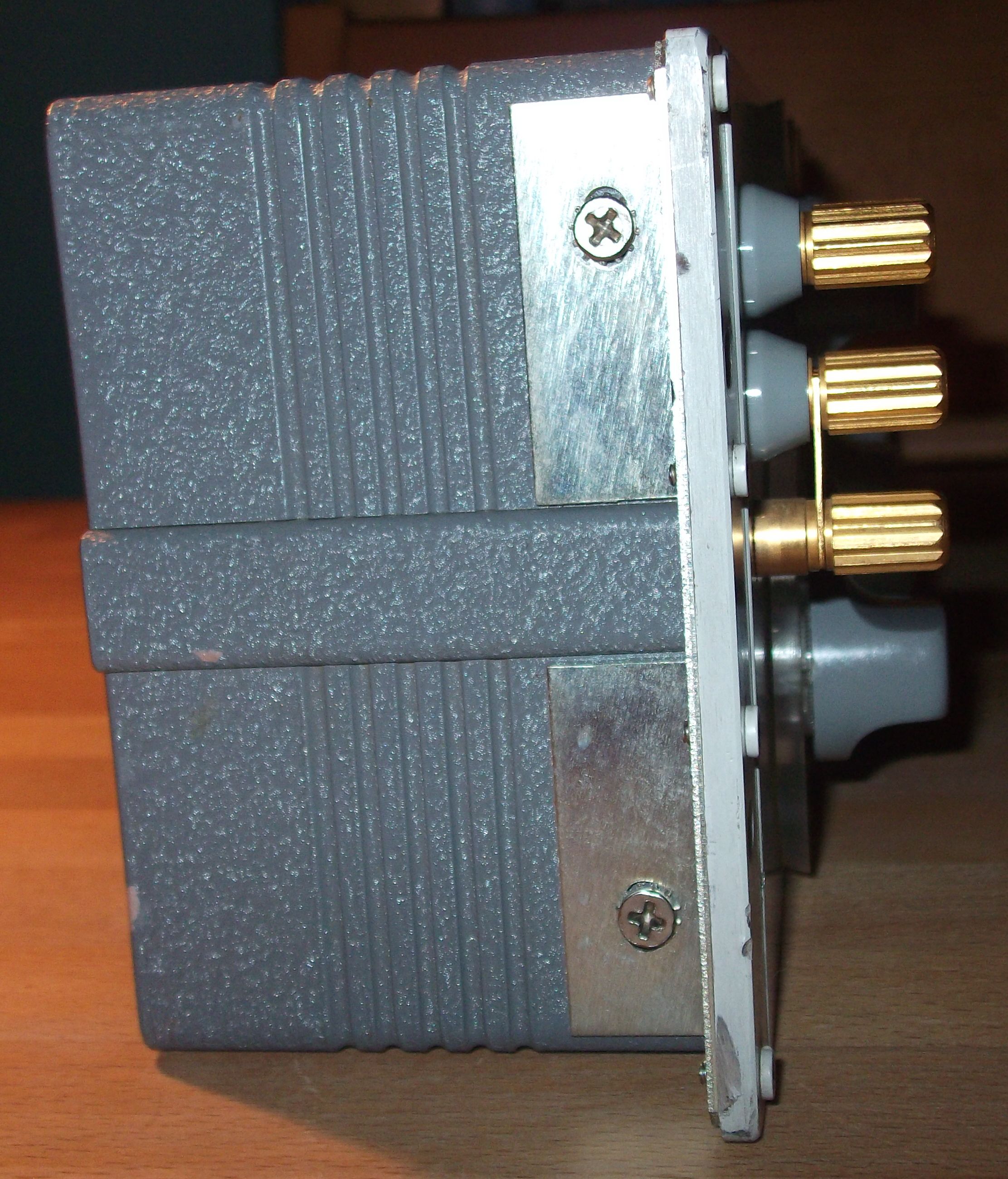

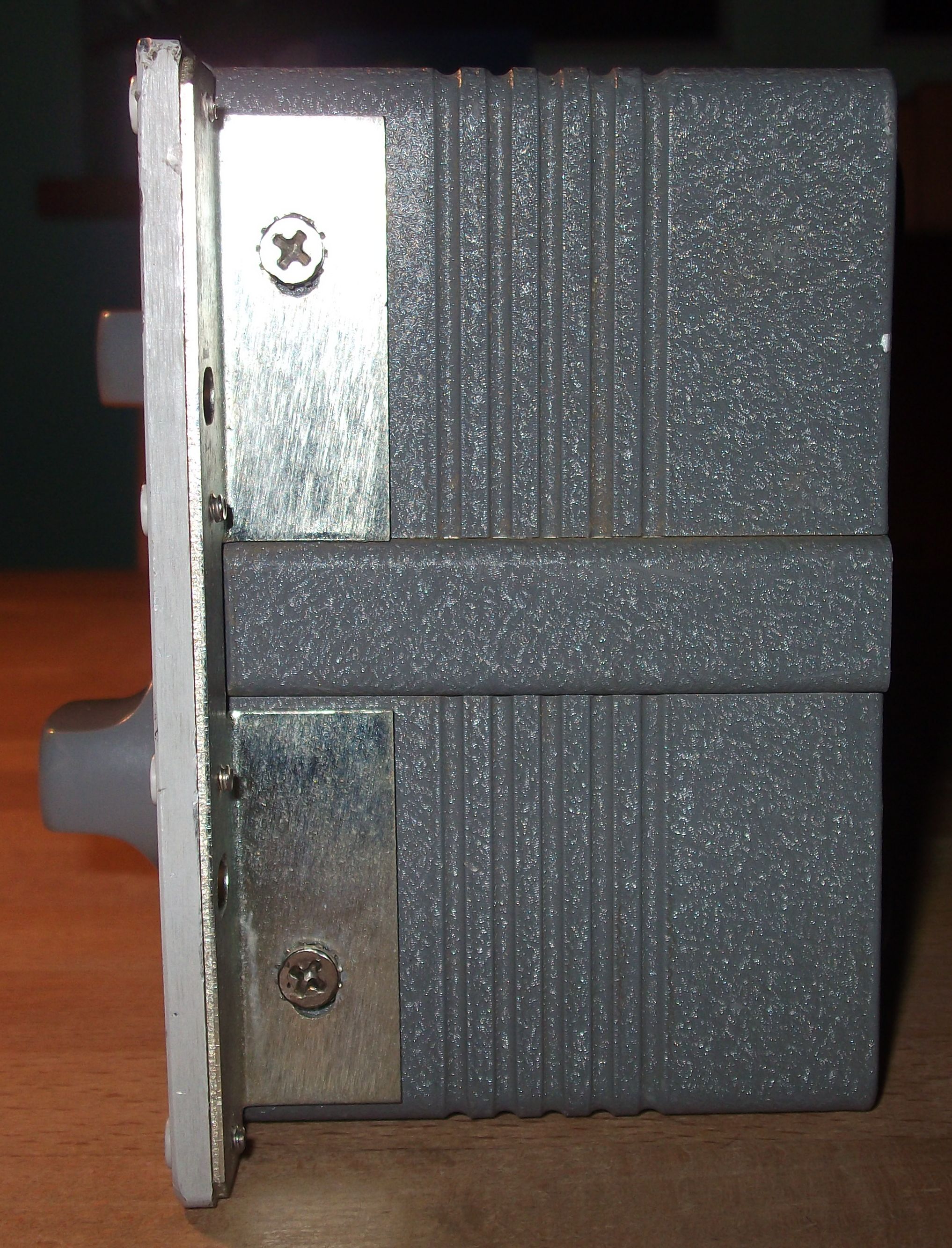

GR-14433-H-2-Side-L.jpg GR-14433-H-2-Side-R1.jpg GR-14433-H-2-Side-R2.jpg

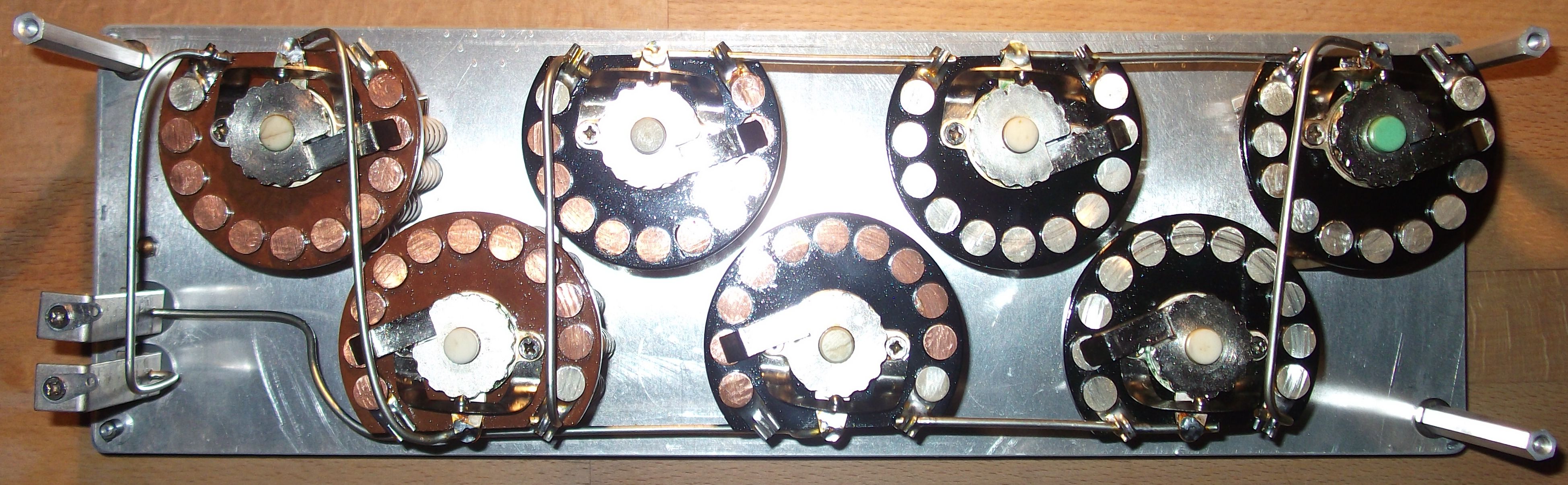

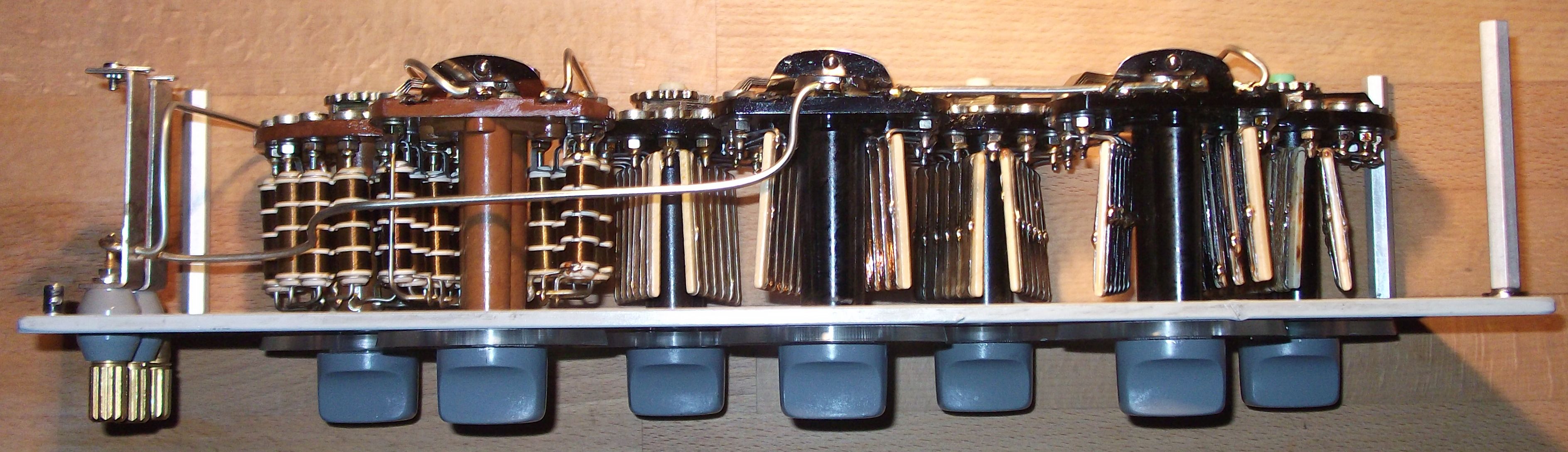

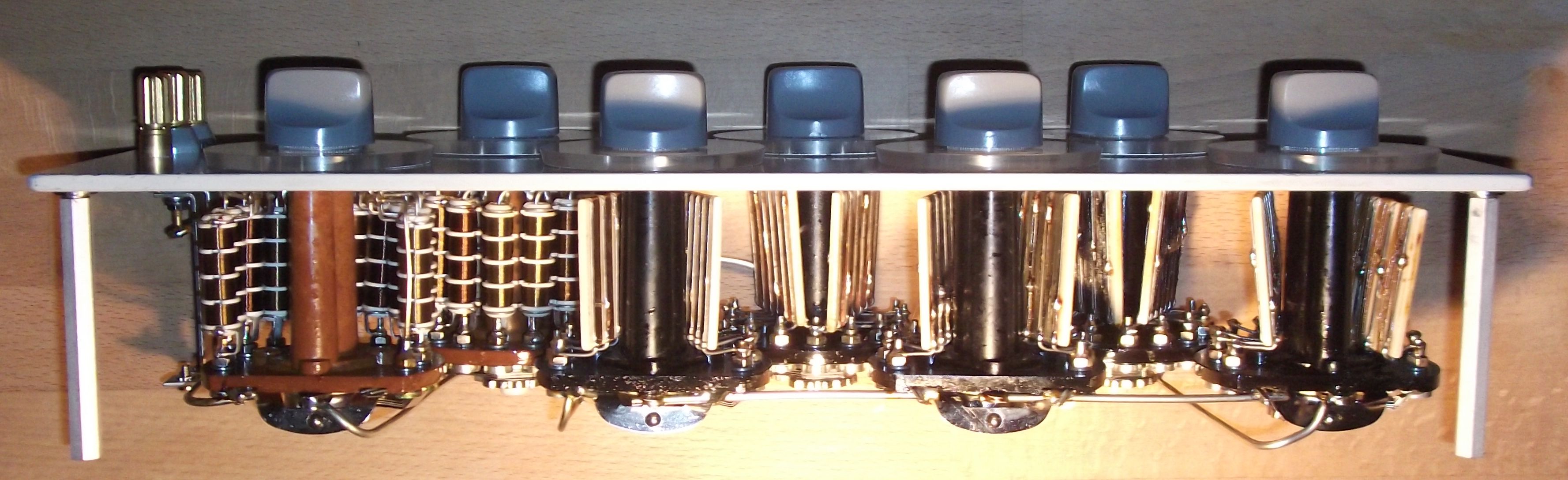

Innen solide, massive USA-Mechanik aus den 1970ern (wie ne Harley).



Das Schleifersystem besteht aus 4 federnden Klingen, die so ausgerichtet sind, daß sie beim Drehen die Kontaktfläche von Ablagerungen reinigen aber nicht an kratzen.

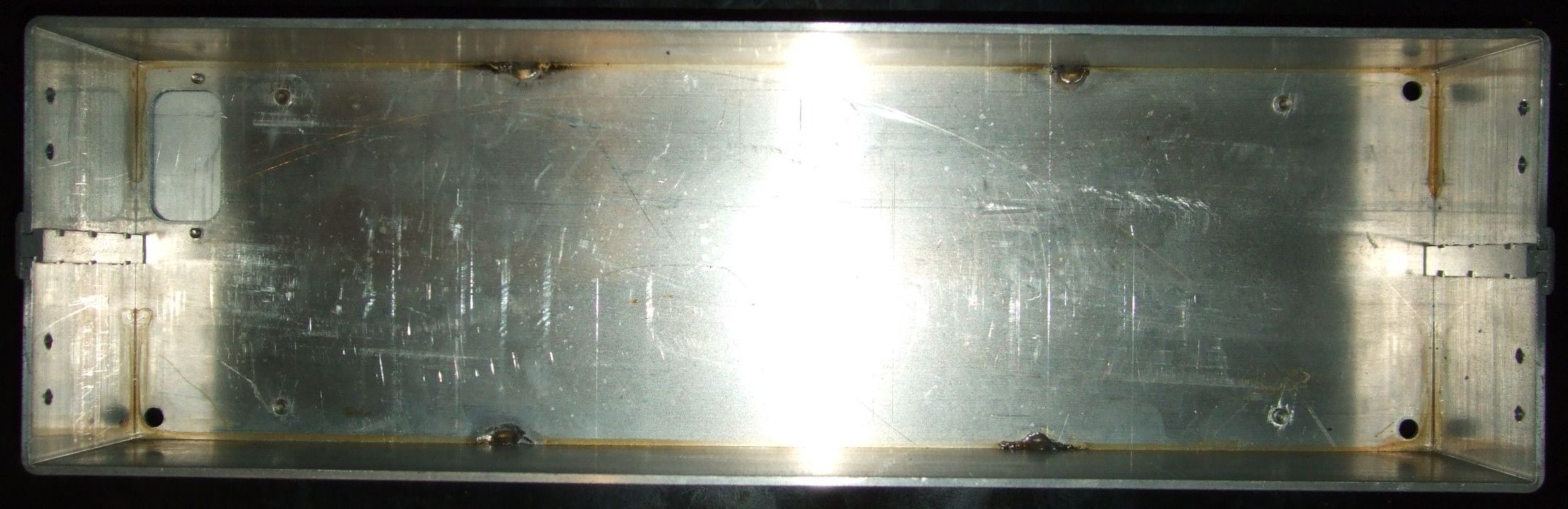

Gehäuse ist aus Alu (geschweißt).


Messungen:

Die X-Positionen überlappen mit der 1-Position der nächsten Dekade (damit keine Sprünge beim Einstellen auftreten).

Messung mit einem Data Precision 2540A1 DMM-Oldtimer mit Kelvin-Kontaktierung ohne Low-Ohmic-Option (kleinster Meßbereich 1kOhm, 5 1/2 Stellen). Damit ist es für die Messungen der unteren 3 Dekaden eigentlich nicht geeignet. Das DMM ist nicht offiziell kalibriert (nur gegen eine andere GenRad 1433-H).

0     0.00000kOhm

       1Ohm-Dekade:     10Ohm-Dekade      100Ohm-Dekade:
1     0.00100kOhm       0.01000kOhm        0.09998kOhm
2     0.00200kOhm       0.01999kOhm        0.19997kOhm
3     0.00300kOhm       0.02999kOhm        0.29995kOhm
4     0.00401kOhm       0.03999kOhm        0.39994kOhm
5     0.00501kOhm       0.04999kOhm        0.49992kOhm
6     0.00601kOhm       0.05999kOhm        0.59991kOhm
7     0.00702kOhm       0.06998kOhm        0.69989kOhm
8     0.00802kOhm       0.07998kOhm        0.79987kOhm
9     0.00902kOhm       0.08998kOhm        0.89985kOhm
X     0.01002kOhm       0.09998kOhm        0.99983kOhm

Für die 1Ohm/10Ohm/100Ohm-Bereiche brauchte man ein anderes Meßgerät!

       1kOhm-Dekade     10kOhm-Dekade   100kOhm-Dekade    1MOhm-Dekade
1     01.0000kOhm       009.999kOhm        0100.00kOhm          01000.6kOhm
2     02.0000kOhm       020.000kOhm        0200.03kOhm          02000.8kOhm
3     03.0003kOhm       030.000kOhm        0300.03kOhm          03000.9kOhm
4     04.0004kOhm       040.001kOhm        0400.04kOhm          04001.0kOhm
5     05.0004kOhm       050.001kOhm        0500.04kOhm          05000.9kOhm
6     06.0005kOhm       060.002kOhm        0600.04kOhm          06000.9kOhm
7     07.0006kOhm       070.002kOhm        0700.05kOhm          07000.0kOhm
8     08.0006kOhm       080.003kOhm        0800.04kOhm          08000.0kOhm
9     09.0007kOhm       090.004kOhm        0900.02kOhm          08999.9kOhm
X     10.0007kOhm       100.004kOhm        1000.03kOhm          09998.5kOhm

Maximalwert (alle Widerstände in Reihe): 11108.1kOhm (-0.027%)

Die letzte Ziffern springt in den höheren Bereichen wie bei DMMs gewohnt.

Mit dem ebenfalls nicht kalibriertem Fluke 8050A (aber 200Ohm-Bereich, keine Kelvin-Kontaktierung, 4 1/2 Stellen) die beiden untersten Dekaden nachgemessen. Ein 200Ohm-Bereich ist hier besser wie ein 1kOhm-Bereich aber immer noch nicht außreichend. Es kann relativ messen, z.B. zur 0-Stellung der Dekade (kann die fehlende Kelvin-Kontaktierung z.T. ausgleichen).

    1Ohm-Dekade
1   01.00Ohm
2   02.00Ohm
3   03.00Ohm
4   04.01Ohm
5   05.01Ohm
6   06.01Ohm
7   07.01Ohm
8   08.01Ohm
9   09.01Ohm
X   10.01Ohm

     10Ohm-Dekade
1   09.99Ohm
2   19.98Ohm
3   29.98Ohm
4   39.97Ohm
5   49.96Ohm
6   59.95Ohm
7   69.97Ohm
8   79.94Ohm
9   89.93Ohm
X   99.92Ohm

Maximalwert (alle Widerstände in Reihe): 11.113MOhm (+0.017%)

Mit einem GW Instec LCR-814 LCR-Digitalmessgerät (20Ohm und 200Ohm Bereich, keine Kelvin-Kontaktierung, 3 1/2 Stellen) nachgemessen.

    1Ohm-Dekade
1   01.00Ohm
2   02.01Ohm
3   03.01Ohm
4   04.02Ohm
5   05.03Ohm
6   06.04Ohm
7   07.05Ohm
8   08.05Ohm
9   09.06Ohm
X   10.07Ohm

     10Ohm-Dekade
1   010.1Ohm
2   020.1Ohm
3   030.2Ohm
4   040.2Ohm
5   050.3Ohm
6   060.3Ohm
7   070.4Ohm
8   080.5Ohm
9   090.5Ohm
X   100.6Ohm

Alles in allem sind 3...4 Stellen der Meßwerte exakt.
(sagt wohl mehr was über die Meßgeräte, die Dekade kann gut als 0.01% Kalibrierstandard durch gehen)

Alle originalen Widerstände sind vorhanden und ok.

Die unteren 5 Dekaden bestehen aus je zwei 5fachen Widerstandseinheiten, die in Plastiklack getaucht wurden.
Die Drähte selbst haben einen Hochtemeratur-Isolierlack. Der Widerstandsdraht könnte Manganin bzw. Aurotan 43 sein. Die Wicklung ist gegensinnig, doppelt gewickelt. Diese Ayrton-Perry Wicklung hat noch weniger Induktivität/Kapazität als eine bifilare Wicklung. Der Nachteil ist, das man durch diese Parallelschaltung die vierfache Drahtlänge braucht. Der keramische Spulenträger ist extra dünn, um den Spulenquerschnitt und damit die Induktivität klein zu halten. Hier wurde offenbar jedes Detail beachtet um das Frequenzverhalten zu verbessern. Durch Variation des Anlötpunktes oder zusätzliche Anlötpunkte auf den Abgriffsschienen könnte noch nach getrimmt werden.


Hier nochmal der Anzeigetext.
